JLB 15 G

Traglast: 15 t
Einbauhöhe: 180 mm

Art.-Nr. 09 152 140-V
- Fahrwerk Serie G

Vorteile von JUNG Transportfahrwerken der Serie G (Panzerrollen)

  • Die Lenkwerke besitzen verzinkte Achsen, Bolzen und Sicherungsringe und sind so optimal gegen Korrosion geschützt.
  • Die mechanische Pendellagerung der Kassetten bzw. Achsen bewirkt eine gleichmäßige Belastung der Rollen und der Böden. Auf anfälligen und aufwändigen Hydraulikausgleich kann verzichtet werden
  • Durch die halbierte Rollenbreite und die doppelte Rollenanzahl werden die Lenkbewegungen deutlich erleichtert und die Reibungskräfte bei einer Kurvenfahrt stark reduziert.
  • Durch die Einbauhöhe von 140 mm sind die Lenkwerke passend zu allen weiteren Fahrwerken der Serie G.
  • Alle Panzerrollen werden fertig montiert geliefert und sind somit sofort einsatzbereit!
  • Das Lenkwerk wird mit einem kugelgelagerten Drehteller und Deichsel geliefert. Die Deichsel hat eine Zugöse

Für die Transportfahrwerke der Firma JUNG werden kugelgelagerte Rollen für einen leichten und ruhigen Lauf eingesetzt. Die Rollen verfügen standardmäßig über einen verschleißarmen Belag - den JUWAthan plus Belag.

Hier finden Sie ein Anwendungsvideo.

Datenblatt
Technische Daten
TitelEinheitDaten
Traglastkg15000
Anzahl der RollenStück12
Abmessungen der Rollen Ø x Rollenlängemm140 x 59
Einbauhöhemm180
Auflagefläche Drehteller Ømm215
Abmessungen Lenkwerkmm565 x 610
Lenkstange mit Zugösemm1230
Gewicht JUWAthan®pluskg90
Technische Zeichnung
  • JLB 15 G Draufsicht

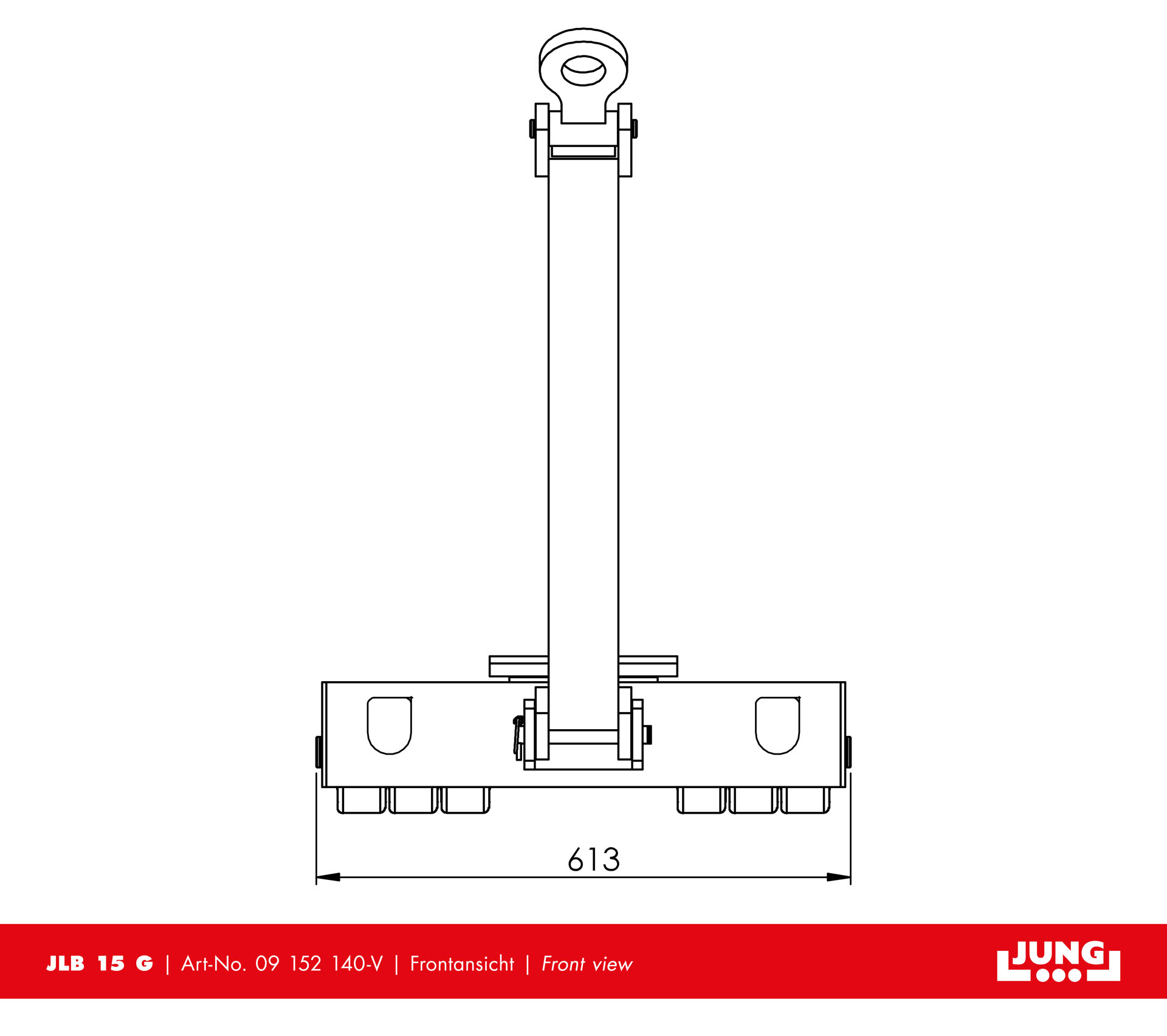

  • JLB 15 G Frontansicht

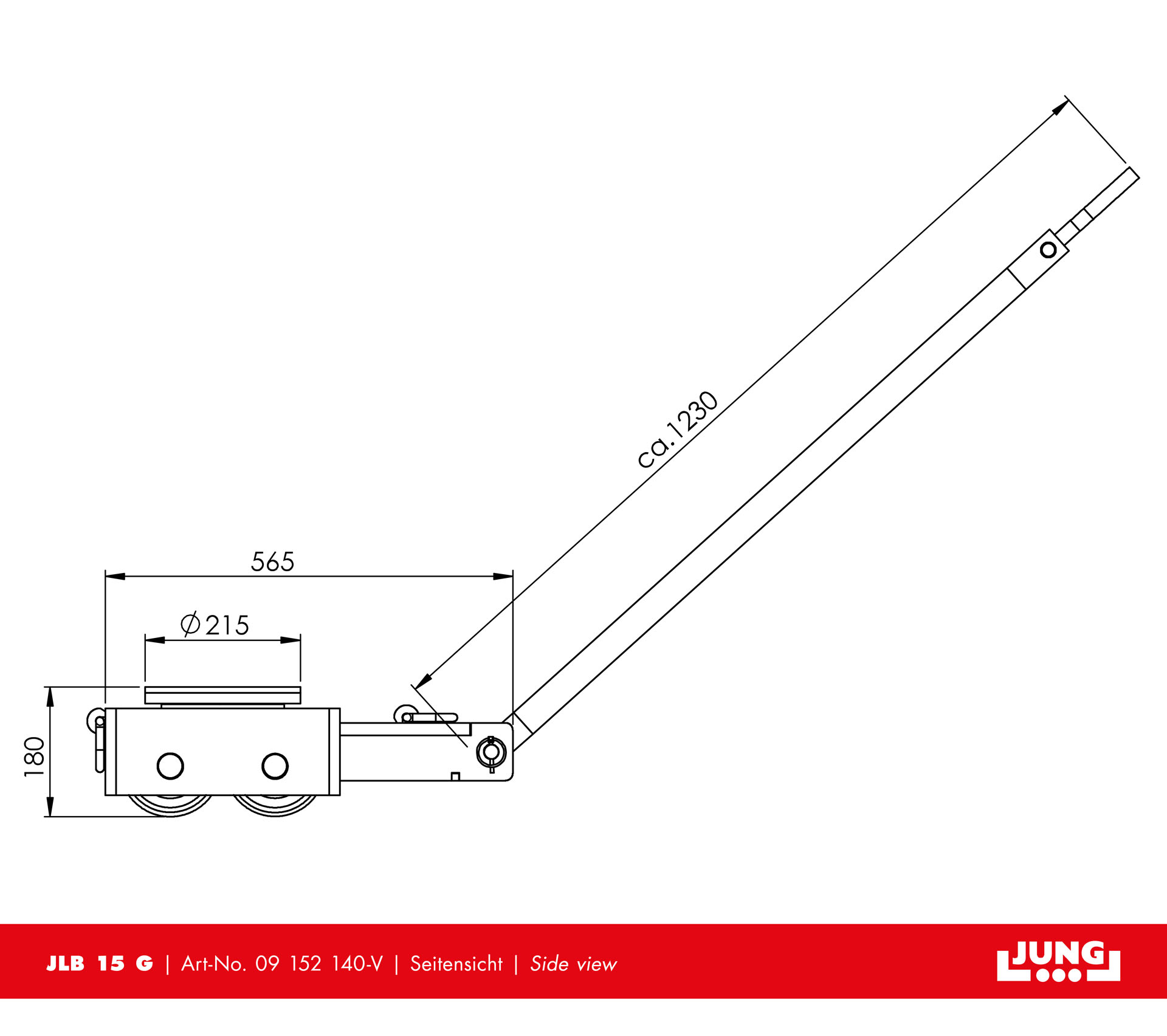

  • JLB 15 G Seitenansicht
