JFB 24 S mit JUWAthan

Traglast: 2 x 12 t
Einbauhöhe: 125 mm

Art.-Nr. 06 242 090-V
- Fahrwerk Serie S

Vorteile von JUNG Transportfahrwerken der Serie S (Panzerrollen)

  • Durch die schmalen Rollen (60 mm Laufbreite) werden die Lenkbewegungen deutlich erleichtert und die Reibungskräfte bei einer Kurvenfahrt stark reduziert.
  • Die mechanische Pendellagerung der Kassetten bzw. Achsen bewirkt eine gleichmäßige Belastung der Rollen und der Böden.
  • Alle Panzerrollen werden fertig montiert geliefert und sind somit sofort einsatzbereit!
  • Das Fahrwerk besteht aus 2 Kassetten mit Verbindungsstange.
  • Die Fahrwerke sind ANSI ⁄ ASME (USA) geprüft.

Mit einer Einbauhöhe von nur 125 mm passen die Panzerrollen unter nahezu jede Last. Für die Transportfahrwerke der Firma JUNG werden kugelgelagerte Rollen für einen leichten und ruhigen Lauf eingesetzt. Die Rollen verfügen standardmäßig über einen verschleißarmen Belag - den JUWAthan Belag.

Hier finden Sie ein Anwendungsvideo.

Datenblatt
Technische Daten
TitelEinheitDaten
Traglastkg2 x 12000
Anzahl der RollenStück24
Abmessungen der Rollen Ø x Rollenlängemm90 x 60
Einbauhöhemm125
Auflagefläche je Kassettemm200 x 220
Abmessungen Kassettemm370 x 465
Verbindungsstange mit Gelenkmm2 x 1540
Gewicht JUWAthan®kg80
Kassetten verstellbarmm660-1300
Technische Zeichnung

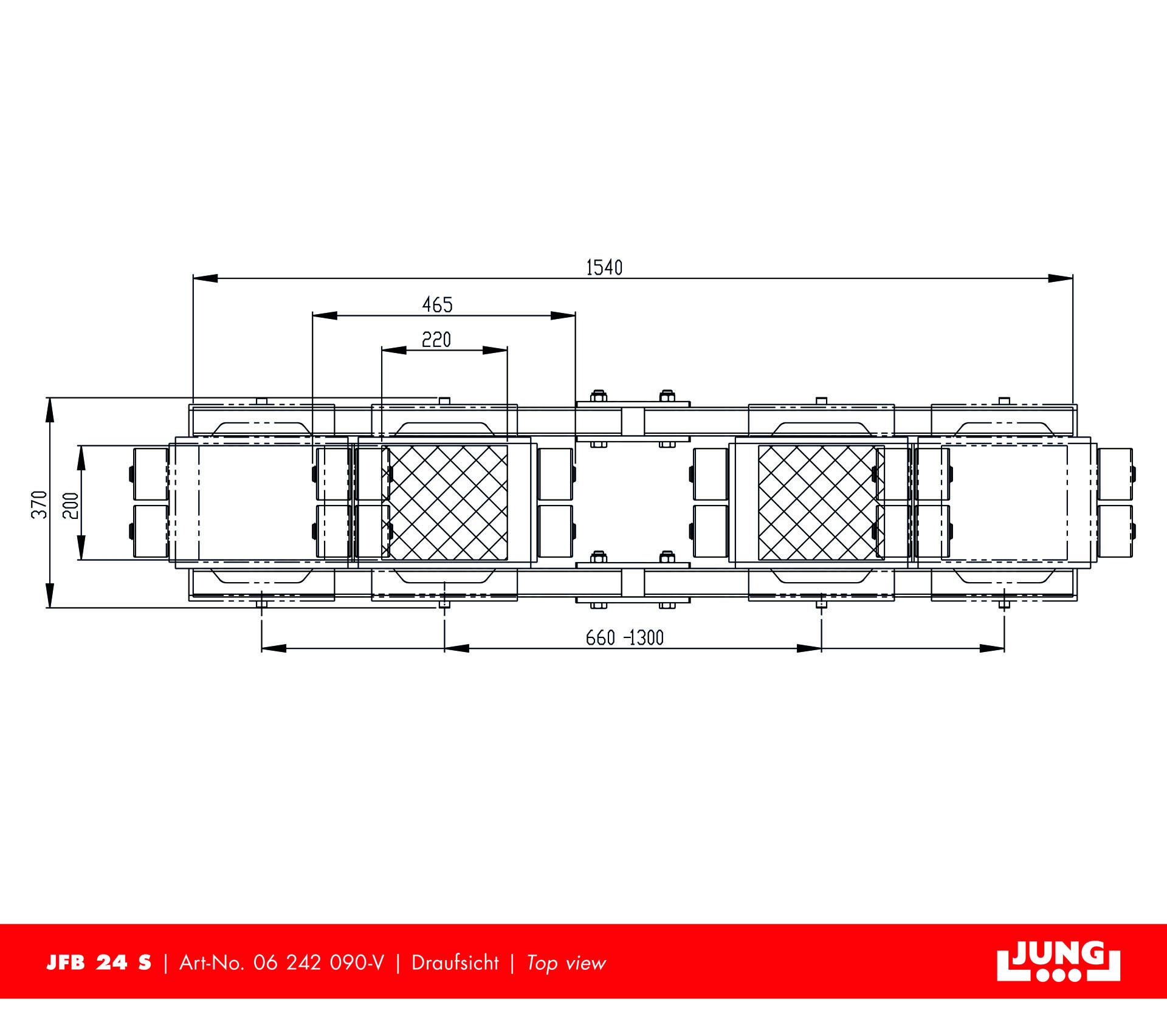

  • JFB 24 S Draufsicht

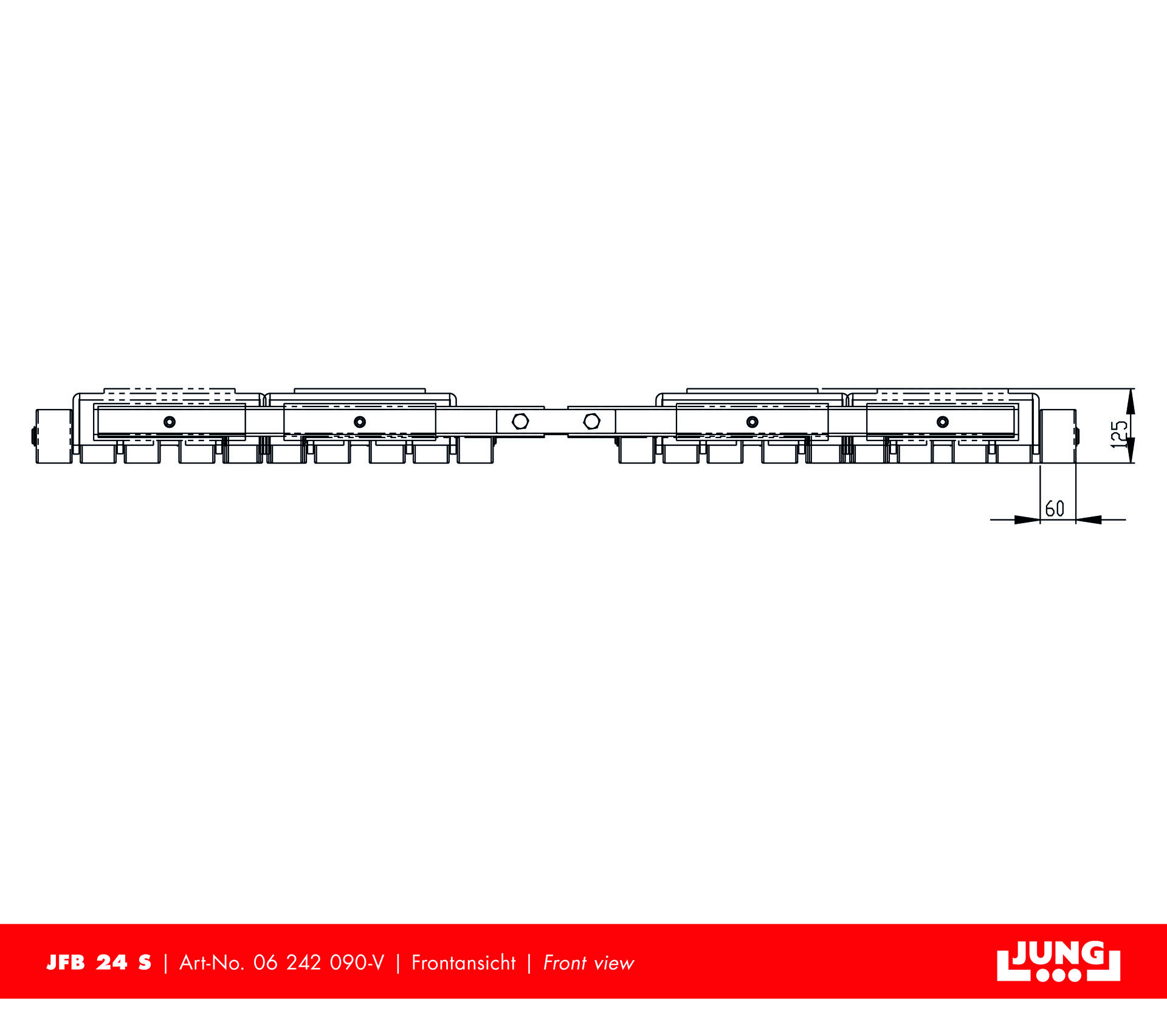

  • JFB 24 S Frontansicht

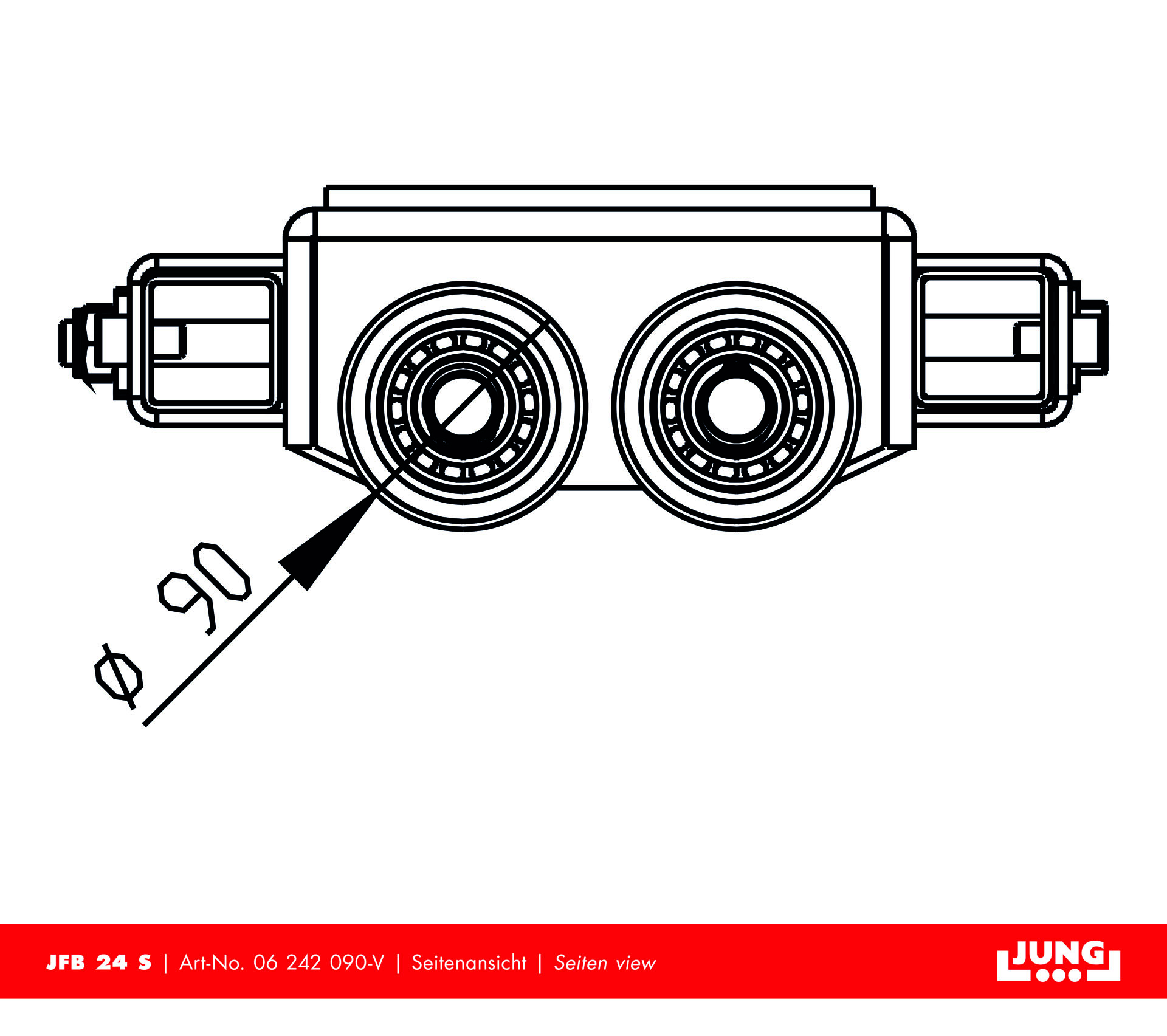

  • JFB 24 S Seitenansicht
