Hebesets Serie JHS

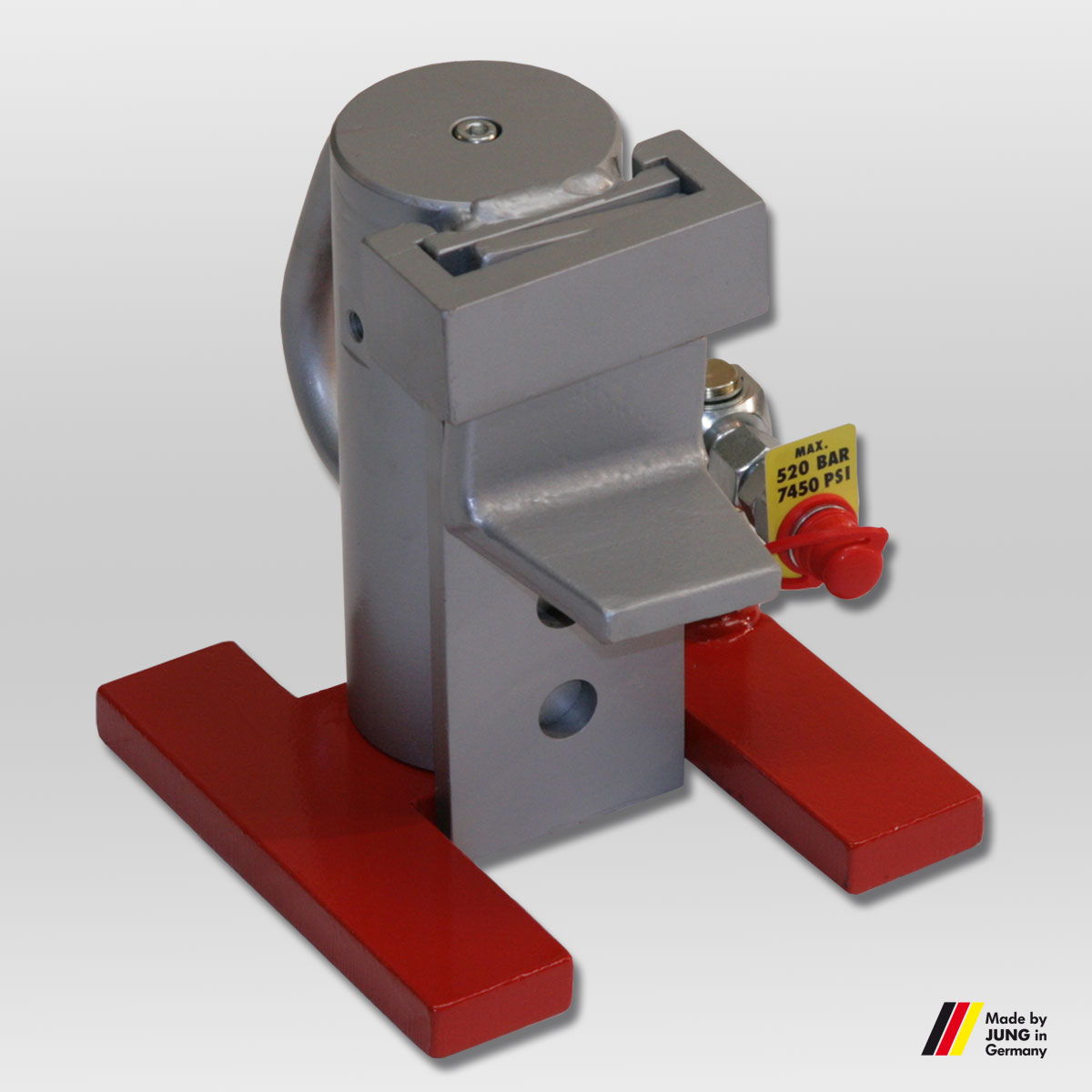

JHS 10 ku - Hubstempel ohne Pumpe und Schlauch

Traglast: 10 t
Hubhöhe: 288 mm

Art.-Nr. 01 020 105-O
- Hydraulische Hebegeräte

Vorteile der Maschinenheber-Sets - Serie JHS

  • Schieber 180° drehbar, dadurch kann der Heber wahlweise mit langen Füßen zur Last platziert werden, oder mit kurzen Füßen, wenn unter den Last kein Freiraum ist.
  • Hohe Lastaufnahme bei geringem Gewicht.
  • Pumpe getrennt vom Heber, dadurch sicher, flexibel und in engsten Raumverhältnissen einsetzbar; ermöglicht auch das Arbeiten in horizontaler Richtung.
  • Die schwenkbare Lasche gewährleistet jederzeit eine optimale Anpassung an die Last. Stets sichere Standfestigkeit, auch in angehobenem Zustand.
  • Winkeldrehanschluss ermöglicht ein noch flexibleres Arbeiten.
  • JHS 10 kurz im Set (JSET 20/3 ku) passt ideal zu den Containerfahrwerken

Hier finden Sie ein Anwendungsvideo.

Datenblatt
Technische Daten
TitelEinheitDaten
Traglast auf der Kopfplattekg10000
Kleinste Ansetzhöhe mit Laschemm20
Max. Hubhöhe Laschemm288
Verstellbarkeit der Laschemm5 x 41
Ansetzhöhe mit Kopfplattemm265
Max. Hubhöhe mit Kopfplattemm373
Laschenbreite Vorderkantemm60
Nutzbare Laschentiefemm55
Durchmesser Auflageflächemm95
Länge bei abgestützter Lasche ohne Griffmm205
Länge mit freistehender Lasche ohne Griffmm260
Breitemm200
ZylindervolumenL0,21
Gewichtkg19
Technische Zeichnung
  • JHS 10 ku Draufsicht
  • JHS 10 ku Frontansicht
  • JHS 10 ku Seitenansicht
